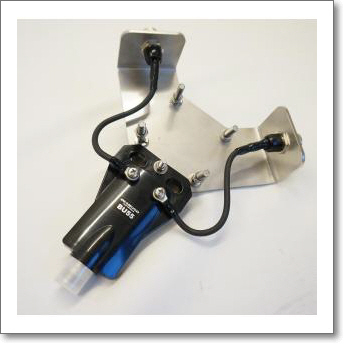

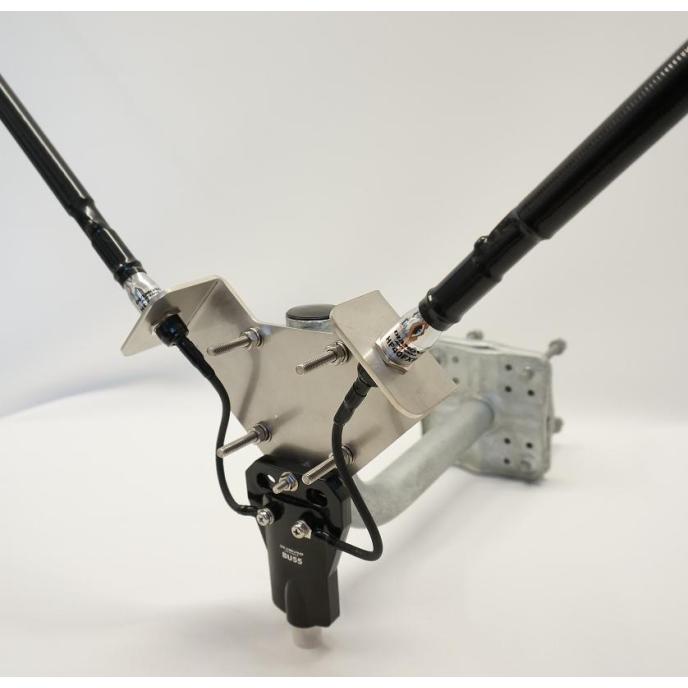

MAV-1 （MAV1）モービルアンテナ流用式V型ダイポール基台セット（バラン付）　　　 　発売元　�海Qオ-ム MAV-1誕生！ モービルアンテナ流用式V型ダイポール基台セット ※アンテナ2本を取り付けたところ　後ろにちらりと見えているのはBK-45です。 HF用モービルアンテナ2本（同バンド）をエレメントとして流用。自宅で簡単にアース不要のダイポールアンテナとして動作させるための基台セットです！ 基台本体は、価格を抑えるため、極力、表面加工を行っておりません。そのため、傷が入っております。どうぞご了承下さい。 特徴 ・V型ですので、階上との距離がないベランダでも有効に動作が可能。 ・軽量・簡単設計。移動運用でも大活躍。 ※アンテナ2本を取り付けたところ　後ろに見えているのはBK-45です。 ご使用方法 1　V型ダイポール基台を付属のUボルトでしっかり固定してください。（垂直または水平の50mmまでのパイプに取付可能です。ベランダなどに取り付ける際は、BK45などのアンテナ取付けパイプを使用すると手すりの金属の影響が軽減されて良いでしょう。） 2　次に同じ周波数のモービル用アンテナ2本（別売り）を基台のコネクターに取り付け、セット済みのバランに無線機からの同軸ケーブルを繋いでください。（同軸コネクター部分は防水処理をしてください。基台のコネクター部分は防水処理済みです） 3　SWR計又はアンテナアナライザーで取り付けたアンテナのSWRを２.0以下になるように調整してください。以上で準備完了です。 ※SWR調整について SWR調整は、お使いのアンテナの取扱説明書にしたがい、調整して下さい。左右のエレメントの長さを交互に調整をして一番SWRが下がるようにします。 アンテナが建物・地面などの影響を受けSWRが下がりきらないこともあります。その時は、アンテナの高さや方向などを変えてみると良いでしょう。 短縮されたアンテナをご利用時には、バンド幅が狭いのでチューナーを併用をお勧めします。 注意事項 ご使用時は必ず左右同じ周波数のアンテナをお使い下さい。両方に多バンドアンテナを使用することは可能です。 ベランダの手すり・マストなどに付属のUボルトで固定します。アンテナをはずしたときは、付属の防水キャップをしてください。設置・取り外しには、アンテナ・本体・部品等の落下に十分ご注意ください。 セット内容 V型基台本体　アンテナ取付け角度　90°１台（ステンレス製） バラン　第一電波工業　BU55（50Ω）1：1　1個 防水キャップ　2個 基台用コネクターとバラン接続ケーブル　1セット（接続済み・防水処理済み） Uボルト2セット（25〜50Φマスト・手すり取り付けが可能） ＊定格 使用可能アンテナ　3.5〜50MHzのモービル用アンテナ2本（別売） 耐入力　アンテナの耐入力以下　BU-55は500W　PEP ＊この製品は、HF用のモービルアンテナを2本使用しダイポールアンテナとして動作させるため、モービルアンテナの給電部にマッチング用コイルを入れて同調をとっているアンテナでは正常に動作しない場合がありますので、市販の全てのモービルアンテナに対して動作を保障するものではありません。 ＊動作確認済みアンテナ 第一電波工業�梶@HFアンテナ　FXシリーズ・CLシリーズ コメット�梶@HFアンテナ　HFBシリーズ・HRシリーズ ＊製品向上のため、外観・仕様は予告なく変更することがあります。 発売元 ＣＱオーム株式会社　技術部 TEL058-294-3949
