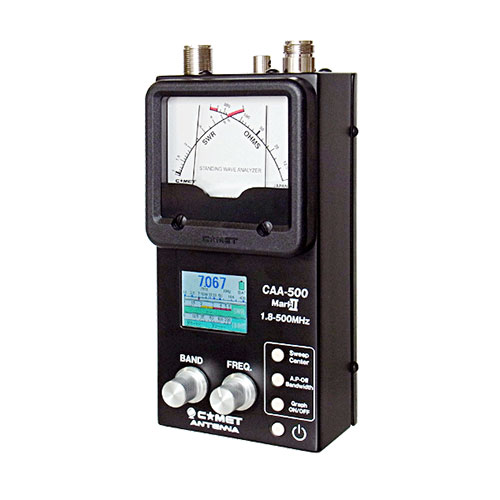

アンテナアナライザー　　　　STANDINGWAVE ANALYZER　CAA-500


型番 CAA-500
税込定価 60,900円
税込販売価格 49,800円
メーカー COMET
サービス
購入数


　　　　　　　　　　　　　　　　　

　　CAA-500の特徴
　〇　CAA-500は、1.8〜230MHz/ 300〜500MHzの広帯域高周波信号発振器を内蔵していますので、アンテナ回路の共振
　　　周波数、SWR値およびインピーダンスなどを簡単な操作で測定が出来ます。
　〇　メーターは、ダブル方式の採用により、SWR値およびインピーダンスが同時に測定できますので、アンテナ回路の調整に
　　　便利です。
　〇　付属のダミーロード（50Ω M型）を用いて、簡単に本器の動作確認を行えます。
　〇　単三形アルカリ乾電池で約8時間の連続使用が可能です。
　〇　ハンドストラップ取付部を標準装備。市販のハンドストラップ（オプション）の使用により落下防止に役立てる事が出来ます。
　　CAA-500の仕様
　
　
　〇　周波数レンジ：1.8〜170MHz 6レンジ分割 /300〜500Mhz可変
　〇　RF発振出力レベル：1Vp-p
　〇　SWRレンジ：1.0〜∞
　〇　インピーダンスレンジ：12.5〜300Ω
　〇　電源：単三形乾電池6本（付属はしていません）　外部電源　DC8〜12V
　〇　消費電流：250mA以下
　〇　寸法：W86×H180（195）×D59（65）mm　※カッコ内は突起物含む。
　〇　重量：約900g（乾電池を装着時）
　〇　付属品：50Ωダミーロード（M型/耐電力：100mW）外部電源用プラグDCケーブル
　　ご使用上の注意　CAA-500
　〇　CAA-500は、出力コネクターの真下にインピーダンスブリッジが内蔵されていますので、無線機の送信電力を付加
　　　しないでください。　故障の原因になります。
　〇　CAA-500は、内蔵の単三形乾電池6本（9V）、または外部電源で使用できます。
　　　外部電源は、8〜12Vの範囲内で、250mA以上の出力がある良質の安定化した電源をご使用ください。
　　　外部電源電圧は、15V以上を絶対加えないでください。故障の原因となります。
　〇　内蔵の単三乾電池でご使用の場合、電池が消耗しますとカウンターの小数点が点滅します。
　　　早めに乾電池の交換をお願いします。
　　　古い乾電池と新しい乾電池を混ぜて使用すると、乾電池の寿命を短くすることがあります。
　　　長時間ご使用しない場合は、乾電池を取り外しておいてください。
